Equerre Connecteur DB9 + cordon pour HE10 - 145071 | Générique

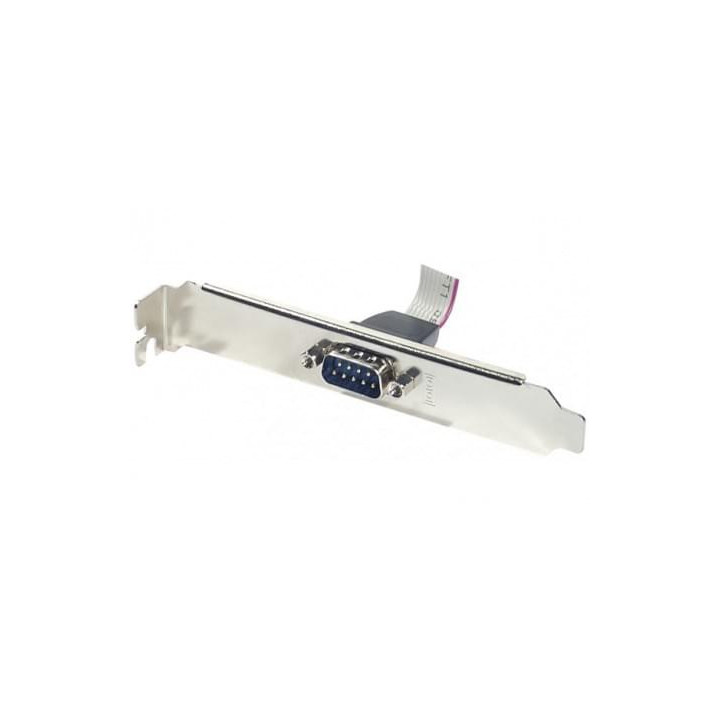

Equerre standard équipée d'un connecteur DB9 Mâle et d'un cordon de 18cm vers connecteur HE10 détrompé pour carte mère ou carte série RS-232.

Connecteur vers carte mere : HE-10 femelle
Connecteur sur équerre : DB 9 points Male

brochage du connecteur HE10 :

2 4 6 8 10
1 3 5 7 9

broche 10 absente sur carte mère ou série : détrompeur
Broche 1 repérée parfois par un triangle ou par le liseré rouge sur la nappe

Plan de cablage :

HE-10 - DB9 mâle - Signal
1 1 CD
2 2 RD
3 3 TD
4 4 DTR
5 5 Gnd
6 6 DSR
7 7 RTS
8 8 CTS
9 9 RI
10 non utilisée

Garantie du fabricant : 1 an
